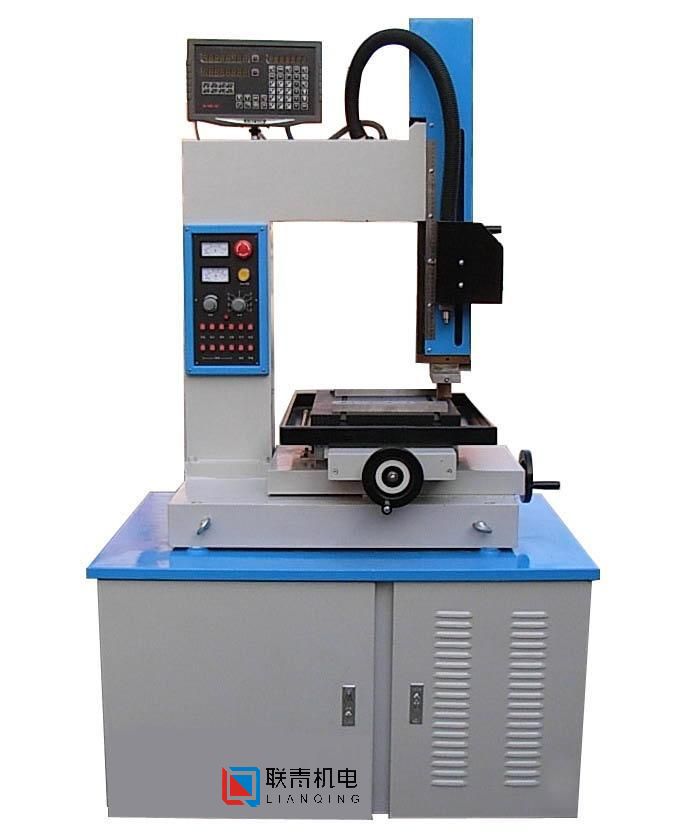

高速电火花穿孔机D703H型
高速电火花穿孔机D703H型
产品型号： D703H
产品名称： 大行程高速电火花穿孔机
产品报价： 请来电询价
产品特点：
高速电火花穿孔机D703H型用于加工线切割的穿丝孔、油嘴油泵喷油孔、化织喷丝板的喷丝孔、液压气动元件的油路孔、滤板、筛板的群孔、发动机中的冷却散热孔等各种传统加工方法难于加工的深小孔。
● 适用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料；
● 加工孔径∮0.3-∮3.0mm,最大深径比能达200：1以上；
● 加工速度每分钟最大可达成20-60mm;
● 直接从斜面、曲面穿入直接使用自来水为工作液；
● 工作台X、Y轴配有数显装置、Z轴可选配数显；
● 靠边定位功能。
高速电火花穿孔机D703H型主要技术参数 Main Specifications
|
Model 型号
|
D703G
|
D703H
|
|
Electrode diameter 装夹电极直径 mm
|
∮0.3-∮3.0
|
∮0.3-∮3.0
|
|
Spindie travel 主轴头行程 mm
|
300
|
300
|
|
Z-axis servo travel 主轴伺服行程 mm
|
300
|
300
|
|
Work table loading 工作台尺寸 mm
|
320×400
|
400×500
|
|
Work table loading 工作台承重
|
350kg
|
500kg
|
|
X-Y travel X-Y行程 mm
|
200×300
|
300×400
|
|
The max.space between guider & work table
导向器与工作台最大距离 mm
|
300
|
300
|
|
Max.working current 最大加工电流 A
|
30
|
30
|
|
Max.power supply 输入最大功率 kw
|
3.5 3N 380V/50Hz
|
3.5 3N 380V/50Hz
|
|
Work flume capacity 工作液桶容量 （L）
|
25
|
25
|
|
Work liquid filtrate way 工作液过滤方式
|
线隙式
|
线隙式
|
|
Max.pump pressure 最大工作液压力 Mpa
|
10
|
10
|
|
Mainframe exterior size 主机外尺寸 （L＊W＊H）mm
|
1050×700×2100
|
1200×1100×2160
|
|
Machine weight 整机重量 kg
|
700
|
800
|

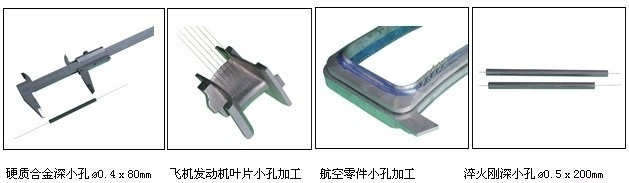

高速电火花穿孔机D703H型加工实例如下：
|
项 目
|
A
|
B
|
C
|
D
|
E
|
|
工作材料
|
YG8
|
1Gr18Ni9Ti
|
45
|
Gr12(淬火)
|
B4C(导电陶瓷)
|
|
电极直径
|
1mm
|
1mm
|
0.8mm
|
0.5mm
|
1mm
|
|
加工深度
|
80
|
36
|
30
|
50
|
52
|
|
加工时间
|
25'
|
38
|
32
|
1'50
|
28'
|
